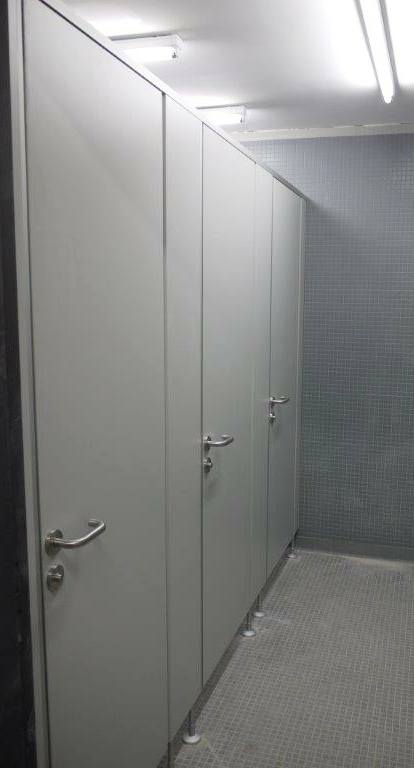

Trennwand mit 28 mm Stärke, glatte Ausführung mit wenig sichtbaren Profilen
Typ CTH 28-2 glatt
Trennwandanlage mit 28 mm Stärke für normale Beanspruchung in Trockenräumen, vielseitig einsetzbar mit diversen Optionen, nicht geeignet für feuchte Umgebungen.

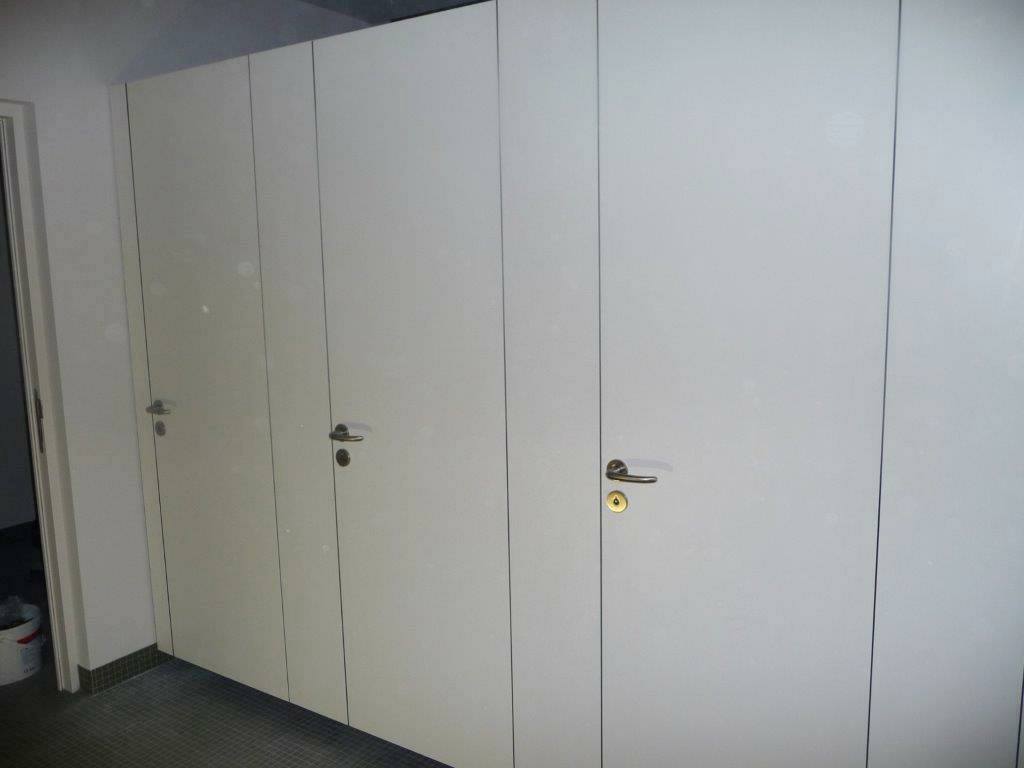

Der Trennwandtyp CTH 28 mm in glatter Ausführung mit wenig sichtbaren Profilen wurde speziell für hohe Ansprüche betreffend Design für Kunden/Architekten entwickel.
Einsatzgebiete
- Gaststätten (Sanitärtrennwände)
- Büro- und Verwaltungsgebäude (Sanitärtrennwände, etc.)
- Bildungseinrichtungen (Sanitärtrennwände, etc.)
- Sportstätten, usw. (Sanitärtrennwände, etc.)
- Generell WC-, Garderoben/Umkleide-Anlagen
Anlagenhöhe
- 2025 mm incl. 150 mm Bodenfreiheit
- Sonderhöhen auf Anfrage lieferbar
- Raumhoch und/oder ohne Fussluft auf Anfrage möglich
Platten
Die Türen, Vorderfront, Zwischen- und Seitenwände bestehen aus:
- bei Typ CTH 28-2 mit glatter Ausführung: aus einer 28mm V20 verleimter Vollspanplatte, melaminharzbeschichtet

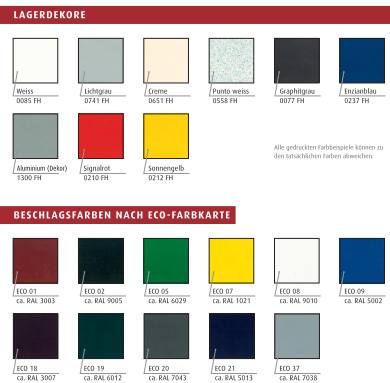

Plattendekore im Standardprogramm
- pflegeleichte Oberflächenstruktur
- zur Auswahl stehen bei CTH 28-2 neun Farben bei schneller Lieferzeit und ohne Aufpreis lieferbar
- weitere Dekore sind gegen Aufpreis und bei längerer Lieferzeit lieferbar
Vorderfront
- aus 28 mm melaninharzbeschichteten Vollspanplatte
- alle sichtbaren Kanten sind mit einer 2 mm Kunststoffsicherheitskante umleimt
- ein umgreifendes Aluminium-Kopfprofil fasst die gesamte Vorderfront ein und gibt so der gesamten Anlage eine hohe Stabilität
- die Wandanschlüsse werden mit Hilfe von Alu-Wandanschlussprofilen realisiert, die gleichzeitig dem Ausgleich von Bautoleranzen dienen
Zwischenwände
- aus 28 mm melaninharzbeschichteten Vollspanplatte
- alle sichtbaren Kanten, d. h. oben und unten, sind mit einer 2 mm Kunststoffsicherheitskante umleimt
- an Wand und Vorderfront werden die Zwischenwände mit Hilfe von Alu-Wandanschlußprofilen befestigt, auch hier ist ein Ausgleich von Bautoleranzen möglich.
Seitenwände
- aus 28 mm melaninharzbeschichteten Vollspanplatte
- Plattenverbindung mittels eines Spezial-Alu-Eckprofils
- über die Seitenwand läuft ein umgreifendes Aluminium- Kopfprofil wie bei der Vorderfront
- zur Stabilisierung wird ein zusätzlicher Stützfuss eingebohrt
Türen
Die Türen sind aus dem gleichen Material wie die Wände und schlagen schloss- und bandseitig in Aluminiumtüranschlagprofile, die Schlossseite enthält eine Gummidichtung zur Geräuschdämmung. Alle Kanten sind mit einer 2 mm Kunststoffsicherheitskante umleimt, sämtliche Ecken und Kanten sind in einem Radius gerundet.
Türen sind in folgenden Breiten ohne Mehrpreis lieferbar: 625 mm (Standard), 580 mm, 750 mm, mit Aufpreis lieferbar: 900 mm (900 mm incl. 3. Band)
Schamwände
- aus dem gleichen Material wie die Wände
- alle Kanten sind mit einer 2 mm Kunststoffsicherheitskante umleimt
- sämtliche Ecken und Kanten sind in einem Radius gerundet
- wandhängend: 400 mm x 900 mm, Wandbefestigung mit zwei Aluminiumwinkeln
- stehend: - 500 mm x 1400 mm, - 500 mm x 1400 mm oder - 550 mm x 1992 mm (immer incl. 150 mm Bodenfreiheit), Wandbefestigung mit Aluminium-Wandanschlussprofil und Stützfuss zur Stabilisierung
Stützfüsse
16 mm Alu-Rundrohr, E6/EV1 eloxiert, mit Gewindestellfüssen, Verstellbereich der Gewindestellfüsse ca. -10 mm/+20 mm, trittfeste Kunststoffrosetten in den 9 Standardbeschlagsfarben lieferbar:
- klicken sie auf diesen Links für die Farben
WC-Einsteckschloss mit Falle und Riegel 2 Stück Nylon oder Aluminiumbänder, Kunststoff-U-Form Sicherheitsdrücker mit Schauscheibe (rot-weiss) und Riegelolive abgerundeter 18 mm Stulp, silberfarbig
Beschlagsfarben
alle 9 Beschlagsfarben der Stanardfarbpalette sind ohne Mehrpreis, Sonderzubehör gegen Aufpreis lieferbar
- klicken sie auf diesen Links für die Farben
- EV1/E6 eloxiert im Grundpreis
- pulverbeschichtet gegen Mehrpreis,
Beschläge

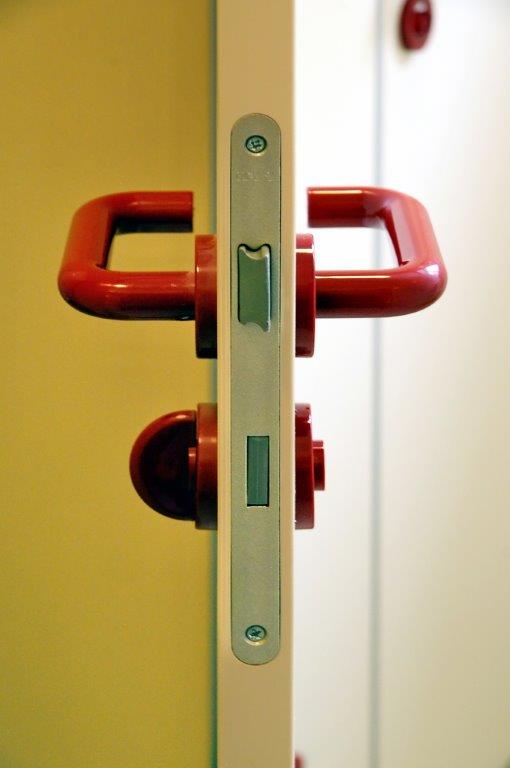

- WC-Einsteckschloss mit Falle und Riegel
- 2 Stück Nylon oer Aluminiumbänder
- Kunststoff-U-Form Sicherheitsdrücker mit Schauscheibe (rot-weiss) und Riegelolive
- abgerundeter 18 mm Stulp, silberfarbig
Profile
- EV1/E6 eloxiert im Grundpreis
- pulverbeschichtet gegen Mehrpreis möglich
- dabei sind folgende 9 Farben kurzfristig lieferbar, Sonderfarben auf Anfrage lieferbar:
Mögliche Sonderausführungen
- Spanplatte mit beidseitig 1,5 mm HPL-Beschichtung
- ohne Bodenfreiheit
- raumhoch bis 3500 mm
- Abwinkelung in der Trennwand mittels Aluminium-Rundrohr und Spezialrohranschlussprofilen schräger Wandanschluss durch angepasstes Eckprofil
Standardzubehör
Kleiderhaken in der jeweiligen Beschlagsfarbe weisser Türpuffer, selbstklebend
Sonderzubehör
gegen Aufpreis erhältlich
